Basınç Tahliye 3 Yollu Plastik Diyafram Vana / Diyafram Solenoid Vana

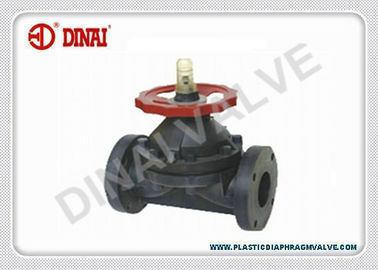

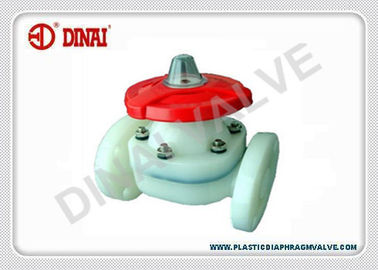

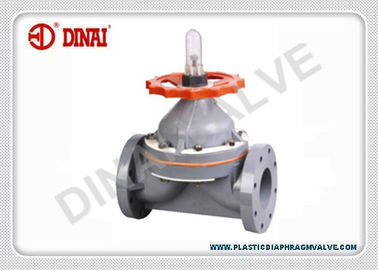

Klor tesisi PVC, CPVC, PVDF, PPK diyafram vana için plastik diyafram valf
plastik diyafram vana daha yaygın plastik korozyon direnci, dayanıklı, hafif ağırlık, kolay kurulumu ve onarımı iyi özelliği olarak, metal diyafram vanalar yerine korozyon önleyici Sanayi kullanılır hale gelmektedir. Kullandığımız durumuna göre seçeneği için PVC, CPVC, PVDF, PP-GF, PPK malzemeleri sunuyoruz.
ÖZELLİKLER
• "10 1/2" den Boyutları.
• CPVC, PVC, PVDF, PPH, PPG gövde malzemesi
• PTFE diyafram, EPDM minderi.
• -30 ℃ 140 ℃ sıcaklığın çalışma.
• Basınç PN1.0Mpa çalışma.
• savak tipi.
• ANSI # 16.5, JIS10K, DIN flanş bağlantısı
Marka: DINAI VANA
UYGULAMA ALANI
• asit asitleme hattı boru
• Sıvı taşınmasına galvanik.
• İlaç fabrikası asit ve taşıma.
• Petrol ve gaz sanayi.
• tekstil fabrikası, Deri Fabrikası asit boru hattı.
• Madencilik tesisi, metalurji tesisi, gübre tesisi atık sıvı boru hattı.
• Yarı iletken su arıtma boru hattı.
• Atık su arıtma boru hattı
• Gıda Sanayi tuzlu su boru hattı
• Klor tesisi
• su kaynağı
• elektrik
• yeraltı suyu.
• tuzlu su.
• doğal gaz.
NO. | BÖLÜM ADI | Miktar | MALZEME | ||||||||||
1 | Somunu Set | 2 | Çelik | ||||||||||
2 | Kök | 1 | Çelik | ||||||||||
3 | Conta | 1 | PP | ||||||||||
4 | Pim | 1 | Çelik | ||||||||||
5 | Kompresör | 1 | Demir / Naylon Cast | ||||||||||
6 | Vida | 1 | Çelik | ||||||||||
7 | Conta | 2 | Çelik | ||||||||||
8 | Diyafram | 1 | PTFE + EPDM | ||||||||||
9 | Vücut | 1 | PVC CPVC PVDF PP | ||||||||||
10 | Kapak | 1 | PC | ||||||||||
11 | Kep | 1 | PP | ||||||||||
12 | El Tekerlek | 1 | ABS | ||||||||||
13 | Glasörlüğü | 1 | Bakır | ||||||||||
14 | Kaput | 1 | PVC CPVC PVDF PP | ||||||||||
15 | Bolt ve Somun | 8 | Çelik | ||||||||||
Norminal Ebat | D1 | D | L | H | T | n | Ød1 | Ağırlık (kg | |||||
DN (inç) | DIN | ANSI | JIS | PVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0,8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3,0 | 1.8 |
50 (2 "), | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 "), | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 "), | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 "), | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96,0 | 50.0 |
