Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Türü: | çok kademeli ayırıcı | Ayrı verimlilik: | % 100 |
---|---|---|---|
Yükleme: | Dikey veya yatay | Duyarlık: | 0.3, 1, 3, 5um |
Maksimum akış hızı: | 6500000 Nm3 / saat | Malzeme: | karbon çeliği, SS316 / 304 |
Vurgulamak: | Doğal gaz filtresi ayırıcı,gaz sıvı ayırıcı |

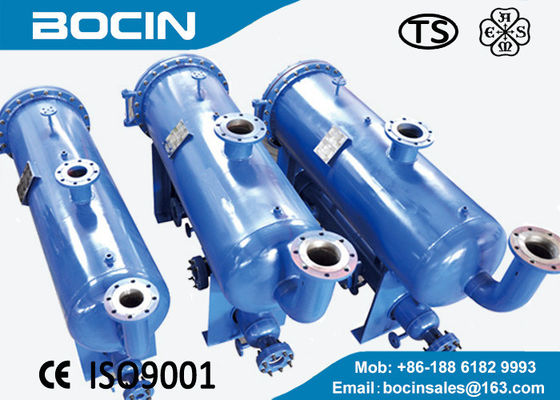

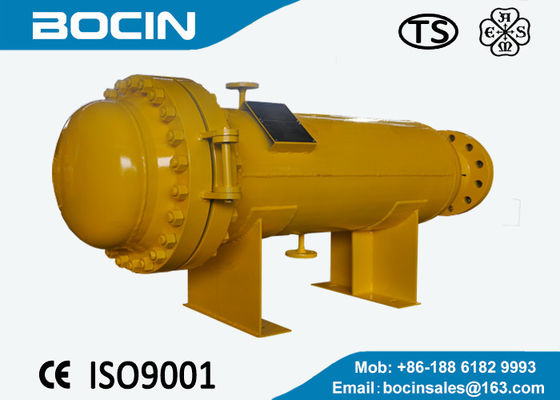

Küçük toz ve sıvının gazlardan arındırılması için yatay çok kademeli ayırıcı
Açıklama:

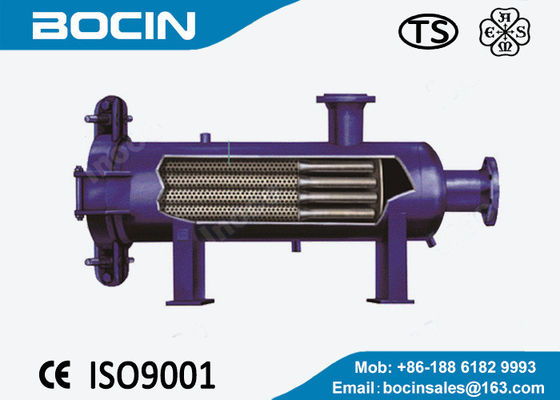

Çok kademeli kombine yapı için U - TC - YG serisi yatay çok kademeli ayırıcı. Kılavuz çubuk, çok tabakalı birleşme filtresi, siklon ayırıcı, serigraf köpük önleyici cihaz veya yaprak ayırıcı kullanılarak% 100, 3 ila 5 mikrondan fazla damlacıkları,% 90 damla 0.5 ~ 3 um damlacıklarının ayrılması, katı parçacıklar için tamamen 0.5 um /% 99 filtre.

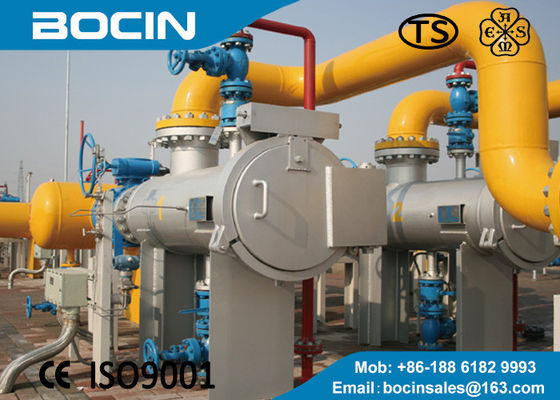

Esas olarak, partikül ebadı ne olursa olsun katı ve sıvı partiküllerin verimli bir şekilde çıkarılmasında ihtiyaç duyulduğunda kullanılır. Filtre ayırıcı, özellikle çok küçük toz ve dumanın giderilmesi için uygundur. nemi, yağlama yağını temizleyin ve gaz, sıkıştırma istasyonu ve şehir gazı boru hattının üst kısmının, gazdan sonra etanol dehidrasyonunun giderilmesi vb.
Parçaları:
Hızlı açılan kör (ekleme düğmesi, kelepçe, bir halka olsun)
Emniyet valfi
Tahliye vanası
Küresel vana ithalatı ve ihracatı
Fark basınç şalteri
Diferansiyel basınç iletici
Seviye göstergesi
Sıvı seviye şalteri
Teknik parametreler:
1. Çalışma basıncı: 0.1 ~ 40.0 Mpa
2. Çalışma sıcaklığı: - 40 ~ + 300 ℃
3. Filtrasyon ayırma hassasiyeti: 0,3, 1, 3, 5 mikron
4. Filtrasyon ayırma verimliliği:% 99.98
5. Maksimum akış hızı: 6500000 nm3 / saat
6. Tasarlanmış özellikler: GB150; ASME
7. Mevcut malzemeler: karbon çeliği, SS316 / 304 ...
8. Yüzey işleme: kumlama, parlatma, boya
model | Giriş / çıkış (DN) | Maksimum debi (m3 / s) | A (mm) | B (mm) | C (mm) | D (mm) | L1 | L2 |
(mm) | (mm) | |||||||
TC-W-6-1 | 50 | 4400 | 1080 | 150 | 1681 | 150 | 285 | 730 |
TC-W-8-1 | 80 | 4400 | 1095 | 165 | 1746 | 200 | 310 | 760 |
TC-W-10-1 | 100 | 4400 | 1105 | 185 | 1816 | 250 | 335 | 787 |
TC-W-12-2 | 150 | 8800 | 1130 | 200 | 1941 | 300 | 360 | 813 |
TC-W-14-4 | 150 | 17600 | 1130 | 200 | 1979 | 350 | 385 | 839 |
TC-W-16-6 | 150 | 22000 | 1155 | 238 | 2133 | 400 | 410 | 856 |
TC-W-18-8 | 200 | 30625 | 1155 | 238 | 2163 | 450 | 435 | 881 |
TC-W-20-8 | 250 | 35000 | 1180 | 250 | 2340 | 500 | 460 | 906 |
TC-W-22-9 | 250 | 39375 | 1180 | 250 | 2365 | 550 | 485 | 931 |
TC-W-24-12 | 250 | 54000 | 1180 | 250 | 2383 | 600 | 510 | 956 |
TC-W-26-12 | 250 | 54000 | 1180 | 250 | 2408 | 650 | 510 | 981 |
