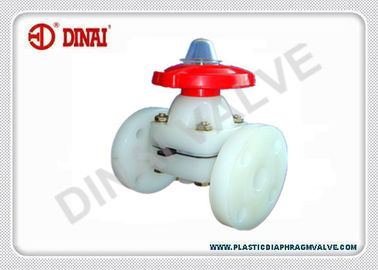

Weir Tipi PVDF PVC Flanşlı Diyafram Vana, ANSI / JIS10K / DIN Standardı
Diyafram vanalar vücut malzemeleri ve elastomer diyafram malzemelerin birçok kombinasyonları sunuyoruz. Vana tasarımı aşınmaya dayanıklı ve non-tıkanma olduğunu. Bir kompresör tarafından valf koluna bağlı olan diyafram, supap gövdesi veya savak tabanından uzağa doğru çekildiğinde, sıvı yolu yumuşak ve aerodinamik akışına sahiptir. Normalde çoğu diğer valf tasarımları yapışmasına neden olur, düşük basınçta çamurlar kolayca diyafram vana geçer. Valf in-line bakım sağlayan bir üst giriş tasarıma sahiptir; o kısma ve su arıtma kimyasal aşınma süreçlerine kadar uygulamalarda açma / kapama hizmet uygundur. Diyafram vanalar elektrikle veya pnömatik, manuel işletilmektedir.
PVDF Poly Viniliden Florür için kısa, mükemmel kimyasal stabilite, mükemmel kimyasal direnç ve mükemmel termal stabiliteye sahiptir. Uzun 150 ℃ .Furthermore için -62 ℃ den sıcaklık altında çalıştırılabilir, bu hariç böylece tuz asidi, alkalin, aren, halojen gibi tüm ortamlar karşı ve bir yüksek dielektrik sabiti ile mükemmel yalıtım malzemeleri, biri hidroklorik asit ve güçlü çözücü. Aynı zamanda hiçbir alev gibi yararları, kırılma direnci, direnç ve iyi kendini yağlayan özelliğini giymek sahiptir.
Özellikler:
• "10 1/2" den Boyutları.
• PVDF gövdesi, PP-GF / PVDF kaput
• PTFE diyafram, EPDM minderi.
• -30 ℃ 140 ℃ sıcaklığın çalışma.
• çalışma basıncı PN10 bar.
• savak tipi.
• ANSI, JIS, DIN flanş bağlantısı
Uygulama Alanı:
• asit asitleme hattı boru
• Sıvı taşınmasına galvanik.
• İlaç fabrikası asit ve taşıma.
• Petrol ve gaz sanayi.
• tekstil fabrikası, Deri Fabrikası asit boru hattı.
• Madencilik tesisi, metalurji tesisi, gübre tesisi atık sıvı boru hattı.
• Yarı iletken su arıtma boru hattı.
• Atık su arıtma boru hattı
• Gıda Sanayi tuzlu su boru hattı
• Klor tesisi
NO. | BÖLÜM ADI | Miktar | MALZEME | ||||||||||
1 | Somunu Set | 2 | Çelik | ||||||||||
2 | Kök | 1 | Çelik | ||||||||||
3 | Conta | 1 | PP | ||||||||||
4 | Pim | 1 | Çelik | ||||||||||
5 | Kompresör | 1 | Demir / Naylon Cast | ||||||||||
6 | Vida | 1 | Çelik | ||||||||||
7 | Conta | 2 | Çelik | ||||||||||
8 | Diyafram | 1 | PTFE + EPDM | ||||||||||
9 | Vücut | 1 | PVC CPVC PVDF PP | ||||||||||
10 | Kapak | 1 | PC | ||||||||||
11 | Kep | 1 | PP | ||||||||||
12 | El Tekerlek | 1 | ABS | ||||||||||
13 | Glasörlüğü | 1 | Bakır | ||||||||||
14 | Kaput | 1 | PVC CPVC PVDF PP | ||||||||||
15 | Bolt ve Somun | 8 | Çelik | ||||||||||
Norminal Ebat | D1 | D | L | H | T | n | Ød1 | Ağırlık (kg | |||||
DN (inç) | DIN | ANSI | JIS | PVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0,8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3,0 | 1.8 |
50 (2 "), | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 "), | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 "), | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 "), | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96,0 | 50.0 |
