Vurgulamak: | pvc diyafram vana,orta basınç valfi |
---|

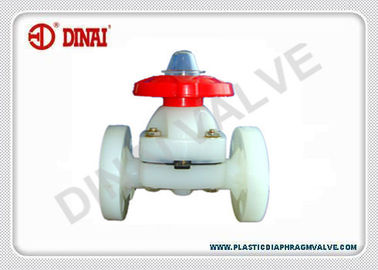

Plastik Diyafram Vana JIS10K Flanş Bağlantı, Manuel Kumandalı
PVDF / PTFE plastik diyafram vana, regülatör tipi, 1/2 "10" DIN, ANSI # 16.5, JIS10K flanş bağlantısı, PN10
Diyafram vanalar vücut malzemeleri ve elastomer diyafram malzemelerin birçok kombinasyonları sunuyoruz. Vana tasarımı aşınmaya dayanıklı ve non-tıkanma olduğunu. When gövdeye bağlı olan diyafram,
Bir kompresörle vana, valf gövdesinden uzak veya savak altından çekilir, sıvı yolu düzgün, akıcı akış vardır. Normalde kolayca diğer birçok vana tasarımları yapışmasına neden olur, düşük basınçta çamurlar
Bir diyafram vana geçer. Valf in-line bakım sağlayan bir üst giriş tasarıma sahiptir; Uygun olan
daraltma ve su arıtma kimyasal aşınma süreçlerine kadar uygulamalarda açma / kapama hizmet. Diyafram vanalar elektrikle veya pnömatik, manuel işletilmektedir.
PVDF Poly Viniliden Florür için kısa, mükemmel kimyasal stabilite, mükemmel kimyasal direnç ve mükemmel termal stabiliteye sahiptir. Uzun 150 ℃ .Furthermore için -62 ℃ den sıcaklık altında çalıştırılabilir, bu kadar
hidroklorik asit ve güçlü çözücü hariç böylece tuz asidi, alkalin, aren, halojen gibi tüm ortamlar karşı ve bir yüksek dielektrik sabiti ile mükemmel yalıtım malzemeleri, biri. Aynı zamanda hiçbir alev gibi yararları, kırılma direnci, direnç ve iyi kendini yağlayan özelliğini giymek sahiptir.
Özellikler:
• "10 1/2" den Boyutları.
• PVDF gövdesi, PP-GF kaput
• PTFE diyafram, EPDM minderi.
• -30 ℃ 140 ℃ sıcaklığın çalışma.
• çalışma basıncı PN10 bar.
• savak tipi.
• ANSI, JIS, DIN flanş bağlantısı
Marka: DINAI VANA
Uygulama Alanı:
• asit asitleme hattı boru
• Sıvı taşınmasına galvanik.
• İlaç fabrikası asit ve taşıma.
• Petrol ve gaz sanayi.
• tekstil fabrikası, Deri Fabrikası asit boru hattı.
• Madencilik tesisi, metalurji tesisi, gübre tesisi atık sıvı boru hattı.
• Yarı iletken su arıtma boru hattı.
• Atık su arıtma boru hattı
• Gıda Sanayi tuzlu su boru hattı
• Klor tesisi
NO. | BÖLÜM ADI | Miktar | MALZEME | ||||||||||
1 | Somunu Set | 2 | Çelik | ||||||||||
2 | Kök | 1 | Çelik | ||||||||||
3 | Conta | 1 | PP | ||||||||||
4 | Pim | 1 | Çelik | ||||||||||
5 | Kompresör | 1 | Demir / Naylon Cast | ||||||||||
6 | Vida | 1 | Çelik | ||||||||||
7 | Conta | 2 | Çelik | ||||||||||
8 | Diyafram | 1 | PTFE + EPDM | ||||||||||
9 | Vücut | 1 | PVC CPVC PVDF PP | ||||||||||
10 | Kapak | 1 | PC | ||||||||||
11 | Kep | 1 | PP | ||||||||||
12 | El Tekerlek | 1 | ABS | ||||||||||
13 | Glasörlüğü | 1 | Bakır | ||||||||||
14 | Kaput | 1 | PVC CPVC PVDF PP | ||||||||||
15 | Bolt ve Somun | 8 | Çelik | ||||||||||
Norminal Ebat | D1 | D | L | H | T | n | Ød1 | Ağırlık (kg | |||||
DN (inç) | DIN | ANSI | JIS | PVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0,8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3,0 | 1.8 |
50 (2 "), | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 "), | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 "), | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 "), | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96,0 | 50.0 |
