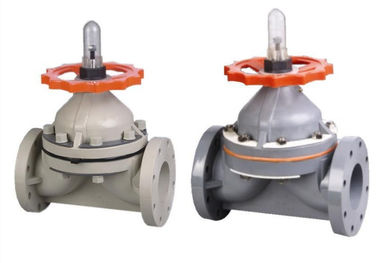

Petrol Ve Gaz Sanayi Ve Sıhhi İçin Hidrolik Weir Plastik Diyafram Vana
Kimyasal petrol ve endüstriyel gaz plastik diyafram vana, PVC, CPVC, PVDF, PPG diyafram vana karşı
ÖZELLİKLER
• "10 1/2" den Boyutları.
• CPVC, PVC, PVDF, PPH, PPG gövde malzemesi
• PTFE diyafram, EPDM minderi.
• -30 ℃ 140 ℃ sıcaklığın çalışma.
• Basınç PN1.0Mpa çalışma.
• savak tipi.
• ANSI # 16.5, JIS10K, DIN flanş bağlantısı
Marka: DINAI VANA
UYGULAMA ALANI
• asit asitleme hattı boru
• Sıvı taşınmasına galvanik.
• İlaç fabrikası asit ve taşıma.
• Petrol ve gaz sanayi.
• tekstil fabrikası, Deri Fabrikası asit boru hattı.
• Madencilik tesisi, metalurji tesisi, gübre tesisi atık sıvı boru hattı.
• Yarı iletken su arıtma boru hattı.
• Atık su arıtma boru hattı
• Gıda Sanayi tuzlu su boru hattı
• Klor tesisi
• su kaynağı
• elektrik
• yeraltı suyu.
• tuzlu su.
• doğal gaz.
NO. | BÖLÜM ADI | Miktar | MALZEME | ||||||||||
1 | Somunu Set | 2 | Çelik | ||||||||||
2 | Kök | 1 | Çelik | ||||||||||
3 | Conta | 1 | PP | ||||||||||
4 | Pim | 1 | Çelik | ||||||||||
5 | Kompresör | 1 | Demir / Naylon Cast | ||||||||||
6 | Vida | 1 | Çelik | ||||||||||
7 | Conta | 2 | Çelik | ||||||||||
8 | Diyafram | 1 | PTFE + EPDM | ||||||||||
9 | Vücut | 1 | PVC CPVC PVDF PP | ||||||||||
10 | Kapak | 1 | PC | ||||||||||
11 | Kep | 1 | PP | ||||||||||
12 | El Tekerlek | 1 | ABS | ||||||||||
13 | Glasörlüğü | 1 | Bakır | ||||||||||
14 | Kaput | 1 | PVC CPVC PVDF PP | ||||||||||
15 | Bolt ve Somun | 8 | Çelik | ||||||||||
Norminal Ebat | D1 | D | L | H | T | n | Ød1 | Ağırlık (kg | |||||
DN (inç) | DIN | ANSI | JIS | PVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0,8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3,0 | 1.8 |
50 (2 "), | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 "), | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 "), | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 "), | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96,0 | 50.0 |
