XLPE İzoleli Toz Filtresi Xlpe Güç Kablosu Elektromanyetik Arabirimsiz
XLPE İzoleli Toz Filtresi Güç Kablosu, Anma Gerilimi DC 75KV için
■ Ürün standardı
Kurumsal standart
■ Ürün karakteristiği ve kullanımı
Bu ürün elektromanyetik arayüzü olmaksızın daha büyük akım taşıma kapasitesine sahiptir,
Tip | özellikler mm 2 | İsim |
LCYJLV22 LCYJV22 | 25-1200 | XLPE yalıtımlı PVC iç kaplama çelik bant zırhlı PVC kılıflı toz filtre güç kablosu |
LCYJLV32 LCYJV32 | XLPE yalıtımlı PVC iç kaplama ince çelik tel zırhalı PVC kılıflı toz filtre güç kablosu | |
LCYJLV42 LCYJV42 | XLPE yalıtımlı PVC iç kaplama ağır çelik tel zırhalı PVC kılıflı toz filtre güç kablosu | |
LCYJLV52 LCYJV52 | XLPE yalıtımlı PVC iç kaplama fare zırhlı PVC kılıflı toz filtre güç kablosu | |
LCYJLY22 LCYJY22 | XLPE yalıtımlı XLPE iç kaplama çelik bant zırhlı PVC, toz filtre güç kablosu kaplamalı | |
LCYJLY32 LCYJY32 | XLPE yalıtımlı XLPE iç kaplama ince çelik tel zırhlı PVC, toz filtre güç kablosu kaplamalı | |
LCYJLY42 LCYJY42 | XLPE yalıtımlı XLPE iç kaplama ağır çelik tel zırhlı PVC yalıtımlı toz filtre güç kablosu | |
LCYJLY52 LCYJY52 | XLPE yalıtılmış XLPE iç kaplama fare zırhlı PVC kılıflı toz filtre güç kablosu | |
LCYJLV23 LCYJV23 | XLPE yalıtkan PVC iç kaplama çelik bant zırhlı XLPE kılıflı toz filtre güç kablosu | |
LCYJLV33 LCYJV33 | XLPE yalıtımlı PVC iç kaplama ince çelik tel zırhlı XLPE kılıflı toz filtre güç kablosu | |
LCYJLV43 LCYJV43 | XLPE yalıtımlı PVC iç kaplama ağır çelik tel zırhlı XLPE kılıflı toz filtre güç kablosu | |
LCYJLV53 LCYJV53 | XLPE yalıtımlı PVC iç kaplama fare zırhlı XLPE kılıflı toz filtre güç kablosu |
Direk geciktirici, düşük duman yok (düşük) halojen, fare direnci, sıcaklık dayanıklılığı,
UV ışınlarına dayanıklı, vb. DC 75kv toz filtresi için kullanılan güç kablosu için uygundur.
■ Çalışma karakteristikleri
1. Nominal DC voltajı: 75kv.
2. İzin verilen maks. Kablo iletken sıcaklığı 90 ° C'dir.
3. Kısa devre (5s) için maksimum iletken sıcaklığı 250 ℃'dir.
4. Kablo döşeme için çevre sıcaklığı 0 ° C'den az olmamalıdır.
5. Min. 15D eğme yarıçapı (D kablo çapıdır).
■ Özellikler ve İsimler
Not: Firmamız müşterinin ihtiyacına uygun olarak, düşük duman yok (düşük) halojen, su geçirmez, UV ışınlarına dayanıklı vb. Özel tip kablo üretebilir.
■ Ana performans
Performans öğesi | Birim | Şart |
Iletkenin DC direnci | Ω / km | 20 ° C'de 1km uzunluğunda yapılan değer GB / T3956'da belirtilen yönetmeliklerden daha düşük veya ona eşit olmalıdır |
Kısmi deşarj testi | Bilgisayar | AC35KV koşullarında, yerel deşarj miktarı 10 pC'den fazla olmamalıdır. |
Gerilim testi | Kv | AC 73.5kV'nin 5 dakikalık testine dayanıklı, izolasyon bozulmaz |
Termal uzantı testi | ||
Tedavi Koşulları | ||
Hava sıcaklığı (± 3 ℃) | ℃ | 200 |
Yükleme süresi | Min | 15 |
Mekanik stres | N / cm | 20 |
Max. Yükleme esnasında uzama | % | 175 |
Soğuttuktan sonra en uzun ve kalıcı uzama | % | 15 |
AC testi 4 saat boyunca | Kv | İzolasyon bozulmadan, 4 saat boyunca 84kV gerilim testine dayan |

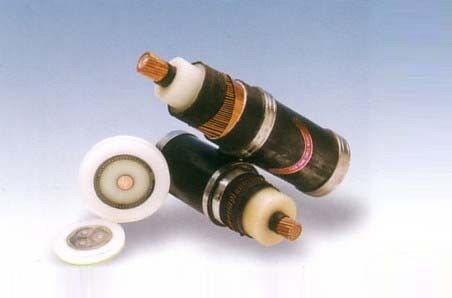

■ Kablo yapımı
1. Şef
2. İletken ekran
3. İzolasyon
4. İzolasyon ekranı
5. Metalik ekran
6. Ayırıcı
7. Çelik bant zırhı
8. Kılıf
