Çıkış kapasitesi: | 100/110kVA | Çıkış gücü: | 1380/1500kW |
---|---|---|---|
Genset türü: | HIDIER | Motor: | Perkins |
Frekans: | 50Hz / 60Hz | Tip soğutucu: | Su soğutmalı |
Vurgulamak: | Perkins dizel jeneratör,Perkins dizel Genset |

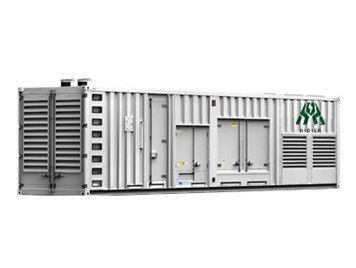

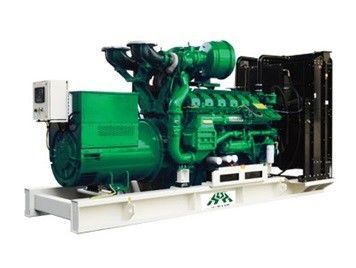

4-İnme Otomatik Kontrol Paneli ile 1500KW Perkins Dizel Jeneratör
HDP Seri HDP1380 / HDP1500S |
Model | Bekleme Güç | Başbakan Güç | Motor | Alternatör | Kontrol Paneli | |||
KVA | KW | KVA | KW | Stamford | Hidier (İsteğe bağlı) | Model | ||
HDP1500 / S | 1881 | 1505 | 1710 | 1380 | 4012-46TWG3A | PI734E | HD1400 | MRS10 |
Spec # 1.1 Özellikleri | |
1 | Uyarma sistemi: kendinden tahrikli (AREP ve PMG isteğe bağlıdır) |
2 | ATS (Otomatik aktarma anahtarı) priz |
3 | Kilitlenebilir pil izolatör anahtarı |
4 | Güçlü korozyon direnci Paslanmaz galvanizli çinko levhalar |
5 | Motor / alternatör ve şase ile arasındaki Titreşim izolatörleri |
6 | Entegre kablolama tasarımı |
7 | Uzanan en az 8 saat boyunca baz yakıt deposu |
8 | Endüstriyel bir susturucu ile donatılmış |
9 | 50 ℃ radyatör |
10 | Forklift delikli En kaldırma ve çelik şase |
11 | Yakıt tankı için Drenaj |
12 | Koruma fonksiyonları ve güvenlik etiketleri Komple |
13 | IP54 (ses geçirmez setleri), IP56 (kontrol sistemi) |
14 | Su ısıtıcısı ceket, yağ ısıtıcı mevcuttur. |
15 | Çift hava temizleyici, yedek parça, özel araçlar mevcuttur. |
16 | Müşteriye özel olarak kabul edilebilir bir |
Puanlar ve Performans Verileri | |||
Motor Marka ve Model: | Perkins 4102TWG3A | ||
Alternatör Marka ve Model: | Stamford I734E | ||
Kontrol Sistemi: | ComAp InteliLite®MRS10 | ||
Gürültü Seviyesi @ 7m: | 70,9-75,8 | ||
Frekans ve Faz: | 50Hz ve 3 Faz | ||
Motor Hız: RPM | 1500 | ||
Yapı Tipi: | HDP1500 | ||
HDP1500S | |||
Yakıt Tankı Kapasitesi: L | HDP1500 | / | |
HDP1500S | / | ||
Yakıt Tüketimi: l / saat (100% yük) | Asal | 281 | |
Yanında Olmak | 315 |
Jeneratör Seti | Uzunluk (L) | Genişlik (W) | Yükseklik (lH) | Net Ağırlık kg |
Model | mm | mm | mm | |
HDP1500 | 5300 | 2200 | 2400 | 10600 |
HDP1500S | 12200 | 2400 | 3200 | 20200 |
Spec # 1.2 Konteyner Hesaplama | ||||
Jeneratör Seti Modeli | 20'GP adet | 40'GP adet | 40'HQ adet | Etkinlik |
HDP1500 | N / A | N / A | N / A | N / A |
HDP1500S | N / A | N / A | N / A | N / A |
Spec 2. Motor Perkins 4102-46TEG3A |
|
Spec # 2.2 Motor Çıkış | |||||||
Hız rpm | Çalışma Tipi | Tipik Çıktı (Net) | Motor Gücü | ||||
Brüt | Net | ||||||
kVA | kWe | kWm | hp | kWm | hp | ||
1500 | Asal | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Yanında Olmak | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
1800 | Asal | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Yanında Olmak | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 |
* Konu ASTM D6751 ve EN14214 ile uyumun sağlanmasına yönelik.
1986, BS 5514/1: Yukarıdaki derecelendirme ISO 8528/1, 3046/1 ISO belirtilen koşullara motor performansı yetenekleri temsil eder. Gerilim oranı azalması, bu dış koşulları için gerekli olabilir; Perkins Engines Limited Şirketi danışın. Jeneratör güçleri tipik ve tipik alternatör verimliliği ve 0.8 bir güç faktörü (cos θ) dayanmaktadır.
Yakıt özellikleri: BS 2869: Bölüm 2 1998 Sınıf A2 veya ASTM D975 D2.
Puanlama Tanımlar:
Başbakan Gücü: Bir ana güç şebekesinin yerine değişken yükte mevcuttur Güç. % 10 aşırı yük her 12 saatte bir işlemi 1 saat boyunca izin verilmiştir.
Bekleme (maksimum): Bir ana güç şebeke arızası durumunda değişken yükte mevcuttur Güç. Hiçbir aşırı izin verilir.
Spec # 2.3 Yakıt Sistemi | |||||
Enjeksiyon tipi | Direkt | ||||
Yakıt enjeksiyon pompası | Kombine birim enjektör | ||||
Yakıt enjektörü açma basıncı | 234 bar | ||||
1500 rpm'de Teslim / saat | 1380 litre | ||||
Elektronik vali (isteğe bağlı) | Isı deposu yakıt tutulan .. | ||||
Yakıt kaldırma pompası | |||||
Yakıt kaldırma pompası basıncı | 300 kPa | ||||
Maksimum emiş başlığı | 2.5 m, | ||||
maksimum basınç kafası | Kurulum Kılavuzu'na bakın | ||||
Yakıt filtresi aralığı | 10 mikron | ||||
Vali türü | .Elektronik | ||||
Vali çıkışında Tork | 1,631 kgm | ||||
Yakıt özellikleri | |||||
ABD Fed Kapalı Yolu - EPA2D 89,330-96 | |||||
Avrupa Kapalı Highway - CEC RF-06-99 | |||||
Yakıt Tüketimi | |||||
Motor Hız | g / kWh | Litre / saat | |||
1500 | 1800 | 1500 | 1800 | ||
Bekleme Max güç at | 215 | - | 490 | - | |
Başbakan Güç derecelendirmesi | 210 | - | 436 | - | |
Başbakan gücü% 75 | 202 | - | 315 | - | |
Başbakan gücü 50% | 202 | - | 210 | - |
Spec # 2.4 Soğutma Sistemi | |||
Toplam soğutucu kapasitesi | |||
Motor yalnızca | 73 litre | ||
Electropak (motor ve radyatör): | |||
-temperate | 207 litre | ||
-tropical | 210 litre | ||
Termostat çalışma aralığı | 71-85 ° C | ||
Soğutma suyu sıcaklığı kapatma | 101 ° C yükselen | ||
Soğutucu ısıtıcı | 4 kWe her | ||
Radyatör | |||
Radyatör yüz alanı | 3,46 m² | ||
Gereç ve satır sayısı: | |||
-Ödeme hava ve su gömleği | Bakır, 4 satır | ||
Inç ve malzeme başına Fins: | |||
-Ödeme hava ve su gömleği | pirinç, 12 satır | ||
Su ceket soğutma verileri | |||
Ilıman ve tropikal Soğutma suyu akış | 1020 litre / dak | ||
Soğutma suyu çıkış sıcaklığı (maks). | 98 ° C | ||
Soğutma suyu giriş sıcaklığı (dakika) | termostatik kontrol | ||
Maksimum izin verilen harici sistem direnci | kPa | ||
Termostat çalışma aralığı | 82-93 ° C | ||
Maks. Pompa üzerindeki statik basınç kafası | 30.4 kPa | ||
Önerilen soğutucu | % 50 antifriz /% 50 su. Önerilen soğutucu özelliklerine tam ayrıntılar için, bakınız Bu motor modeli için İşletme ve Bakım Kılavuzu. | ||
Kanal indirimi | |||
Soğutma hava akışı ve sonuçtaki asgari hava akımı maksimum ek kısıtlama (kanal parası) | |||
Ortam boşluk% 50 Glikol | Kanal indirimi Pa | m³ / sn | |
N / A | N / A | N / A | |
N / A | N / A | N / A |
Spec # 2.5 Emme Sistemi | |
Maksimum statik eğilme momenti bloğun arka yüzüne | 1400 Nm |
Maksimum hava giriş kısıtlaması | |
-clean filtre. | 2 kPa'lık |
-dirty filtre | 4 kPa |
-Hava filtre tipi | Orta görev eksenel akış |
Spec # 2.6 Elektrik Sistemi | |||||||
tip | Yalıtımlı dönüş | ||||||
alternatör | İntegral regülatör ile 24 volt | ||||||
Marş motoru | 24 volt | ||||||
Marş motoru gücü | 16.4 kW | ||||||
Volan üzerindeki dişlerin sayısı | 159 | ||||||
Marş motorunun üzerindeki dişlerin sayısı .. | 12 | ||||||
Asgari marş hızı (0 ° C) | 120 rpm | ||||||
Öneriler soğuk başlangıç | |||||||
TDC üzerinde Asgari motor krank hızı | 120 devir / dakika | ||||||
Minimum başlangıç sıcaklık | Grade motor yağlama sıvı yağ | Pil teknik özellikleri | |||||
° C | BS3911 Soğuk Mu başlangıç amper | SAEJ537 Soğuk Mu marş amper | Numara arasında Piller gerekli | Ticari ref sayısı | |||
0 | 20W | 540 | 740 | 1 | 647 | ||
-15 | 10W | 540 | 740 | 1 | 647 | ||
-20 | 5W | 600 | 780 | 1 | 655 |
Spec # 2.7 Egzoz Sistemi | |
Egzoz çıkış boyutu (dahili) | 2 x 254 mm Tablo D flanşlar |
Toplam sistem için Geri basınç | 5 kPa'dan |
Emisyon deyimi: Endüstriyel, IOPU ve ElectropaK uygulamalarında kullanılmak üzere Sabit Hız Motorları: AB Stage III gereklerine (mobil uygulamalar gibi son kez değiştirilmesinden, 97/68 / EC sayılı Direktifler) karşı sertifikalı.
Spec # 2.8 Yağlama Sistemi | ||
Yağlama yağı kapasitesi | ||
-Toplam sistem kapasitesi | 177 litre | |
-sump maksimum | 157,5 litre | |
yataklara normal çalışma koşulları altında -Yağ sıcaklığı 105 ° C | ||
Yağlama yağı basıncı | ||
anma devir -At | 400 kPa | |
80 ° C'de -Minimum | 340 kPa | |
-Yağ kabartma değerleri açık | 400 kPa | |
-Yağ filtresi aralığı | 20 mikron | |
-Yağ pompa hızı | 2100 dev / dak | |
Normal çalışma açıları | ||
Ön ve arka ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. . .... ..... 5 ° .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Eğim Yan. .. ... ... ... ... ... 10 ° |
Spec 3. Alternatör StamfordUCI224G |
KONTROL SİSTEMİ | PMG TARAFINDAN AYRICA EXCITED | |||||||
AVR | MX341 | MX321 | ||||||
GERİLİM YÖNETMELİĞİ | ± 1% | 0.5 ±% | % 4 MOTOR DÜZENLEYEN ile | |||||
SÜREKLİ KISA DEVRE | KISA DEVRE SONRALIK EĞRİLER BAKIN | |||||||
YALITIM SİSTEMİ | SINIF H | |||||||
KORUMA | IP23 | |||||||
ANMA GÜÇ FAKTÖRÜ | 0,8 | |||||||
Stator sargısında | ÇİFT KATLI LAP | |||||||
Bir sarma ara ölçüsünün | ÜÇTE İKİSİ | |||||||
KABLOLARI SARMA | 6 | |||||||
ANA STATOR DİRENÇ | BAĞLANTILI 22 ° C YILDIZ AT FAZ BAŞINA 0.00093 Ohm | |||||||
ANA ROTOR DİRENÇ | 22 ° C'de 2.17 Ohm | |||||||
Ikaz statoru DİRENÇ | 22 ° C'de 17.5 ohm | |||||||
Ikaz rotoru DİRENÇ | 22 ° C AT FAZ BAŞINA 0.063 Ohm | |||||||
RFI BASTIRILMASI | BS EN 61000-6-2 ve TS EN 61000-6-4, VDE 0875G, VDE 0875N. başkaları için fabrikaya başvurun | |||||||
DALGA DİSTORSİYON | YÜKSÜZ <% 1.5 DENGELİ LİNEER YÜKÜ OLMAYAN bozan <5.0% | |||||||
MAKSİMUM HIZ | 2250 Rev / Min | |||||||
SÜRÜCÜ END RULMAN | KÜRESEL. 6228 C3 | |||||||
OLMAYAN SÜRÜCÜ END RULMAN | KÜRESEL. 6319 C3 | |||||||
1 TAKIMLARI | 2 YATAK | |||||||
AĞIRLIK COMP. JENERATÖR | 3556 kg | 3506 kg | ||||||
AĞIRLIK YARA STATOR | 1747 kg | 1747 kg | ||||||
AĞIRLIK YARA ROTOR | 1494 kg | 1432 kg | ||||||
WR² ATALET | 45.49 kgm2 | 44,4891 kgm2 | ||||||
Bir sandık içinde DENİZCİLİK AĞIRLIK | 3629kg | 3575kg | ||||||
AMBALAJ KASA BOYUTU | 216 x 105 x 154 (cm) | 216 x 105 x 154 (cm) | ||||||
50 Hz | 60 Hz | |||||||
TELEFON GİRİŞİM | THF, <% 2 | TIF <50 | ||||||
SOĞUTMA HAVA | 2.69 m³ / sn 5700 cfm | 3.45 m³ / sn 7300 cfm | ||||||
GERİLİM YILDIZ | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
reaktans değerleri İÇİN kVA TABAN NOTU | 1845 | 1900 | 1900 | 1865 | 2070 | 2210 | 2255 | 2300 |
Xd DIR. EKSEN SENKRON | 3.18 | 2.96 | 2.75 | 2.40 | 3.84 | 3.67 | 3.42 | 3.21 |
X'd DIR. EKSEN TRANSİENT | 0.19 | 0.18 | 0.17 | 0.15 | 0.23 | 0.22 | 0.21 | 0.19 |
X''d DIR. EKSEN subtransient | 0.14 | 0.13 | 0.12 | 0.11 | 0.17 | 0.16 | 0.15 | 0.14 |
Xq DÖRTLÜ. EKSEN Reaktans | 2.04 | 1.90 | 1.76 | 1.54 | 2.47 | 2.36 | 2.20 | 2.06 |
X''q DÖRTLÜ. EKSEN subtransient | 0.29 | 0.27 | 0.25 | 0.22 | 0.35 | 0.33 | 0.31 | 0.29 |
XL kaçak reaktansı | 0.04 | 0.03 | 0.03 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 |
X2 NEGATİF SIRASI | 0.20 | 0.19 | 0.17 | 0.15 | 0.24 | 0.23 | 0.22 | 0.20 |
X0 SIFIR SIRASI | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.03 | 0.03 |
Atalet DEĞERLER BELİRTİLEN PUANLANMASI VE GERİLİM AT BİRİM BAŞINA ARE doymuş | ||||||||
T'd TRANSİENT ZAMAN İNŞ. | 0.149s | |||||||
T''d ALT-transTime İNŞ. | 0.02s | |||||||
OC ALAN ZAMAN SABİT'i T'do. | 2.46s | |||||||
Ta ARMATURE ZAMAN İNŞ. | 0.02s | |||||||
KISA DEVRE ORANI | 1 / Xd |
Spec 4. Kontrol Sistemi ComAp InteliLite® MRS10 |
Spec # 4.1 Özellikleri | |
1 | Jeneratör setinin otomatik veya manuel başlatma / durdurma |
2 | Basit kontrol düğmeleri itin, lamba testi |
3 | Kilitlenebilir pil izolatör anahtarı |
4 | Grafik arka aydınlatmalı LCD ekran 128 × 64 piksel |
5 | 2 LED göstergeleri |
6 | Entegre kablolama tasarımı |
7 | Klavye veya PC üzerinden ayarlanabilir parametreler |
8 | Jeneratör ölçümleri (50/60 Hz): U1-U3, I1 I3, Hz, kW, kVAr, KVArh, kWh |
9 | Seçilebilir korumalar alarmı / kapatma |
10 | 3 fazlı Jeneratör korumaları - Aşırı / gerilim altında - Aşırı / düşük frekans - Akım / gerilim asimetrisi - Aşırı akım / aşırı yük |
11 | Analog yağ basıncı, su, sıcaklık, yakıt seviyesi, akü, gerilim, motor hızı (pick-up) |
12 | Ayarlanabilir programlanabilir girişler ve çıkışlar |
13 | Isınma ve soğutma fonksiyonları |
14 | RS232 (AT-LINK CONV kablosu için gerekli olan IL-MRS 10) |
15 | Boyutlar 180 × 120 mm (ön panel) |
16 | IP65 Sealed |
17 | Müşteriye özel olarak kabul edilebilir bir |
Spec # 4.2 Fonksiyonlar | |
İkili girişler / oupputs | 6/6 |
Analog girişler | 3 |
Almak | - |
AMF fonksiyonu | - |
Giriş yapılandırması | ● |
Çıktı yapılandırması | ● |
Gerilim ölçümü Orgeneral / Şebeke | 3ph / - |
Akım ölçümü | 3ph |
KW / KWH ölçümü | ● / - |
Geribildirim GCB / MCB kontrolü | |
Uzatma birimleri (PERIPH) | - |
İletişim arayüzleri | Rs232 |
Modem desteği | - |
Pil şarj alternatör devre | ● |
Spec # 5 Seçenekler | ||
Öğeler | Seçenekler | Seçmek |
Motor | Su Ceket Önısıtıcılar | |
Yağ Önısıtıcı | ||
Alternatör | Sıcaklık Ölçüm Cihazı Sargı | |
Alternatör Önısıtıcı | ||
PMG | ||
Anti-nemli ve anti-korozyon tedavi | ||
Anti-ısıtıcısı | ||
Jeneratör Seti | Makine ile Araçları | STND |
Yakıt Sistemi | Düşük yakıt seviyesi alarmı | |
Otomatik yakıt besleme sistemi | ||
Yakıt T-vanalar | ||
Çevirme | Açık Tip | |
Sessiz / Süper Sessiz Tip | ||
Treyler Tipi | ||
Gölgelik / Muhafaza Tipi | ||
Yağlama sys | Makine ile Petrol | |
Sys Egzoz. | Hotness Koruma kurulu | |
Soğutma Sis. | Ön ısı koruması | |
Soğutucu (-30 ° C) | ||
Kontrol Sistemi | Uzaktan Kontrol Sistemi | |
ATS Kontrol Sistemi | ||
Otomatik Eşitleme Sistemi | ||
Jeneratör Seti Çıktı Dolabı | ||
Kontrol Paneli | Çek · ComAp | STND |
Çin · Hidier | ||
Danimarka · Deif | ||
İngiltere · Deepsea | ||
Gerilimleri | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V |
İlgili kişi: Mr. zhang
Tel: 1881089090
